Description
APPLICATION

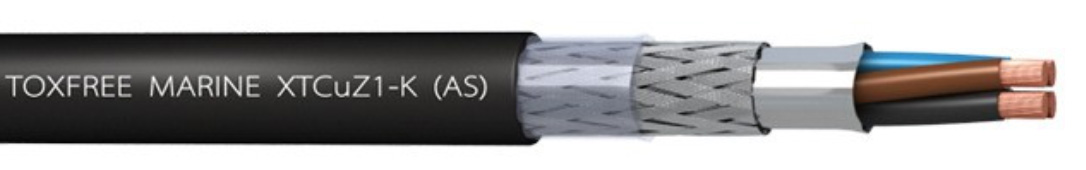

Le câble non halogéné Toxfree® Marine XTCuZ1-K (AS) est un câble de sécurité. En cas d'incendie, il ne libère pas de gaz toxiques ou corrosifs, protégeant ainsi la santé humaine et évitant d'éventuels dommages aux équipements électroniques. Pour cette raison, son utilisation est recommandée pour les applications marines.
• Pour applications marines.
STRUCTURE
Johdin
Conducteur en cuivre électrolytique recuit, classe 5 (souple), conformément aux normes EN 60228 et IEC 60228.
Isolation
Isolation en polyéthylène réticulé, type HF XLPE-90 °C, conformément à la norme IEC 60092-360. L'identification standard des conducteurs isolés conformément à la norme HD 308 est la suivante :
1 x naturel
2 × bleu + marron
3 x brun + noir + gris
4 × brun + noir + gris + bleu
5 conducteurs ou plus : noir, numéroté
Autres couleurs disponibles sur demande.
Remplissage (bedding)
Polyoléfine thermoplastique, couleur naturelle, faible émission de fumée et sans halogène en cas d'incendie (pour câbles unipolaires et multipolaires à partir de 25 mm²).
Protection
Blindage en ruban aluminium-polyester + blindage en tresse de cuivre étamé superposé, assurant une couverture de blindage de 100 %.
Ulkovaippa
Gaine en polyoléfine thermoplastique sans halogène à faible dégagement de fumée (LSHF), type SHF1, conformément à la norme IEC 60092-360. Couleur noire.
DIMENSIONS ET CAPACITÉS DE CHARGE
| Section transversale (mm²) |
Halkaisija (mm) |
Poids (kg/km) |
Extérieur (A) 1 |
Résistance à 20°C (Ω/km) |
Chute de tension (V/A · km) 2 |
|---|---|---|---|---|---|
| 1 x 2,5 | 8,2 | 110 | 25 | 7,98 | 17,7 |
| 1 x 4 | 8,9 | 135 | 35 | 4,95 | 11,0 |
| 1 x 6 | 9,5 | 160 | 46 | 3,30 | 7,32 |
| 1 x 10 | 10,5 | 215 | 64 | 1,91 | 4,23 |
| 1 x 16 | 11,5 | 275 | 88 | 1,21 | 2,68 |
| 1 x 25 | 13,4 | 385 | 117 | 0,78 | 1,73 |
| 1 x 35 | 14,3 | 490 | 147 | 0,554 | 1,23 |
| 1 x 50 | 16,7 | 680 | 180 | 0,386 | 0,860 |
| 1 x 70 | 18,7 | 900 | 233 | 0,272 | 0,603 |
| 1 x 95 | 20,2 | 1.125 | 285 | 0,206 | 0,457 |
| 1 x 120 | 22,4 | 1.400 | 333 | 0,161 | 0,357 |
| 1 x 150 | 24,3 | 1.700 | 386 | 0,129 | 0,286 |
| 1 x 185 | 26,4 | 2.020 | 444 | 0,106 | 0,235 |
| 1 x 240 | 29,5 | 2.585 | 528 | 0,0801 | 0,178 |
| 1 x 300 | 32,6 | 3.245 | 612 | 0,0641 | 0,142 |
| 1 x 400 | 37,7 | 4.240 | 716 | 0,0486 | 0,108 |
| 1 x 630 | 47,3 | 7.045 | 947 | 0,0287 | 0,064 |
| 2 x 1,5 | 8,6 | 115 | 23 | 13,3 | 34,0 |
| 2 x 2,5 | 9,5 | 135 | 31 | 7,98 | 20,4 |
| 2 x 4 | 10,7 | 180 | 43 | 4,95 | 12,7 |
| 2 x 6 | 11,3 | 220 | 55 | 3,3 | 8,45 |
| 2 x 10 | 15,3 | 475 | 75 | 1,91 | 4,89 |
| 2 x 16 | 17,3 | 630 | 100 | 1,21 | 3,1 |
| 3 x 1,5 | 9,1 | 135 | 23 | 13,3 | 34,0 |
| 3 x 2,5 | 10,0 | 170 | 31 | 7,98 | 20,4 |
| 3 x 4 | 11,4 | 225 | 43 | 4,95 | 12,7 |
| 3 x 6 | 12,4 | 285 | 55 | 3,3 | 8,45 |
| 3 x 10 | 15,5 | 475 | 75 | 1,91 | 4,89 |
| 3 x 16 | 17,7 | 655 | 87 | 1,21 | 2,68 |
| 3 x 25 | 22,1 | 1.120 | 110 | 0,78 | 1,73 |
| 3 x 35 | 24,6 | 1.470 | 137 | 0,554 | 1,23 |
| Section transversale (mm²) |
Halkaisija (mm) |
Poids (kg/km) |
Extérieur (A) 1 |
Résistance à 20°C (Ω/km) |
Chute de tension (V/A · km) 2 |
|---|---|---|---|---|---|
| 3 x 50 | 28,7 | 2.005 | 167 | 0,386 | 0,860 |
| 3 x 70 | 32,1 | 2.685 | 214 | 0,272 | 0,603 |
| 3 x 95 | 36,2 | 3.445 | 259 | 0,206 | 0,457 |
| 3 x 120 | 41,1 | 4.450 | 301 | 0,161 | 0,357 |
| 3 x 150 | 45,7 | 5.470 | 347 | 0,129 | 0,286 |
| 3 x 185 | 50,6 | 6.620 | 397 | 0.106 | 0,235 |
| 3 x 240 | 57,2 | 8.565 | 468 | 0,0801 | 0,178 |
| 4 x 1,5 | 9,9 | 155 | 20 | 13,3 | 29,5 |
| 4 x 2,5 | 10,9 | 205 | 28 | 7,98 | 17,7 |
| 4 x 4 | 12,4 | 275 | 37 | 4,95 | 11,0 |
| 4 x 6 | 13,8 | 405 | 47 | 3,3 | 7,32 |
| 4 x 10 | 17,1 | 585 | 65 | 1,91 | 4,23 |
| 4 x 16 | 19,9 | 840 | 87 | 1,21 | 2,68 |
| 4 x 25 | 24,7 | 1.400 | 110 | 0,78 | 1,73 |
| 4 x 35 | 26,5 | 1.825 | 137 | 0,554 | 1,23 |
| 4 x 50 | 32,3 | 2.530 | 167 | 0,386 | 0,860 |
| 4 x 70 | 36,1 | 3.400 | 214 | 0,272 | 0,603 |
| 4 x 95 | 40,8 | 4.475 | 259 | 0,206 | 0,457 |
| 4 x 120 | 46,2 | 5.635 | 301 | 0,161 | 0,357 |
| 4 x 150 | 50,7 | 6.955 | 347 | 0,129 | 0,286 |
| 4 x 185 | 56,2 | 8.415 | 397 | 0,106 | 0,235 |
| 4 x 240 | 63,7 | 10.920 | 468 | 0,0801 | 0,178 |
| 5 x 1,5 | 10,9 | 190 | 20 | 13,3 | 29,5 |
| 5 x 2,5 | 12,1 | 245 | 28 | 7,98 | 17,7 |
| 5 x 4 | 14,3 | 385 | 37 | 4,95 | 11,0 |
| 5 x 6 | 15,7 | 480 | 47 | 3,3 | 7,32 |
| 5 x 10 | 18,6 | 710 | 65 | 1,91 | 4,23 |
| 5 x 16 | 21,8 | 1.020 | 87 | 1,21 | 2,68 |
| 5 x 25 | 27,0 | 1.700 | 110 | 0,78 | 1,73 |
| 5 x 35 | 29,6 | 2.235 | 137 | 0,554 | 1,23 |
| 5 x 50 | 35,2 | 3.065 | 167 | 0,386 | 0,860 |
| 7 x 1,5 | 11,5 | 230 | 11 | 13,3 | 29,5 |
| 7 x 2,5 | 13,8 | 360 | 15 | 7,98 | 17,7 |
| 12 x 1,5 | 15,2 | 405 | 9 | 13,3 | 29,5 |
| 12 x 2,5 | 16,6 | 530 | 12,5 | 7,98 | 17,7 |
¹ Méthode de référence F pour les câbles unipolaires et méthode E pour les câbles multipolaires selon IEC 60092-352 en plein air à 45°C de température ambiante.
² À température de service maximale et cosf=1.
